WXDTT-1 瀝青直接拉伸試驗儀(DTT)

(軟件著作：2019SR1287475)

一、簡介

WXDTT-1瀝青直接拉伸試驗儀是由湖南旺軒科技有限公司依據《公路工程瀝青及瀝青混合料試驗規程JTG E20-2011》、《AASHTO T314-07直接拉伸（DTT）測定瀝青膠結料斷裂性質標準測試方法》和《公路瀝青路面設計規范JTG D50-2017》標準的要求，采用微機自動控制技術、高精度傳感器技術、制冷技術及電氣伺服技術開發的，主要用直接拉伸試驗來測定瀝青膠結料的破壞應變和破壞應力的方法。該方法可用于未老化或用T240（RTFOT）和R28（PAV）老化的材料，用于試驗的儀器的溫度范圍在+6 ～-36℃，本試驗方法的使用對象限于具有小于250μm 顆粒的瀝青膠結料。儀器結構緊湊、式樣美觀，微機進行整個過程的全自動測試。

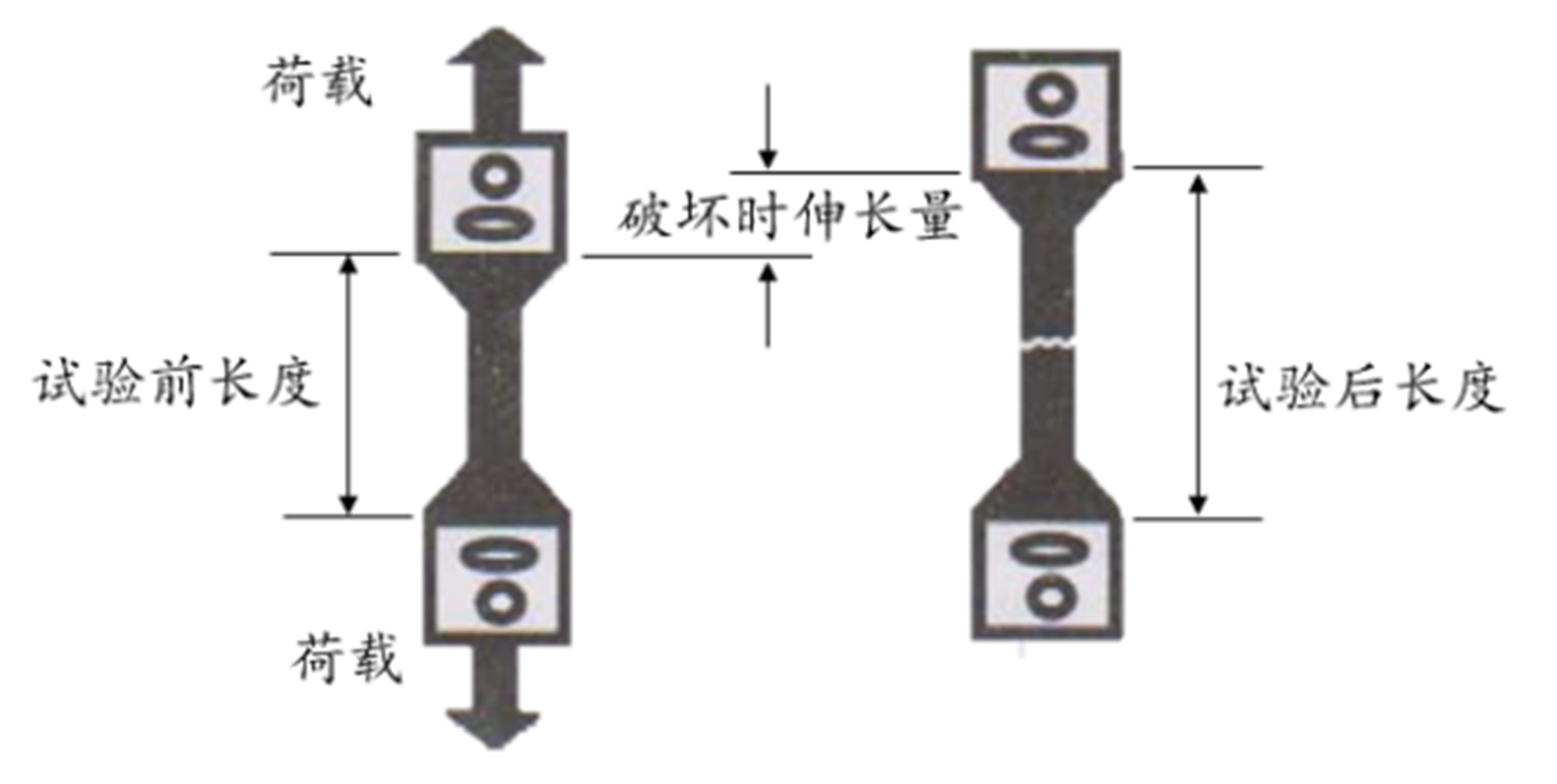

DTT試件示意圖

二、功能特點

1、 基于Windows的軟件，全自動操作。是專門為完成瀝青膠結料低溫?zé)嵝阅茉囼?yàn)而設計，能夠控制和記錄所有必要的參數。在試驗過程中，試驗數據能同時顯示在計算機屏幕上并存儲到硬盤上。數據能夠很容易輸出到其它應用軟件中，如Microsoft Excel。

2、 數據采集和閉環式控制均采用24位數字處理器，確保了精度和靈敏度。

3、 儀器上裝有10寸大屏觸摸液晶顯示控制器，友好的人機交換，可實現與計算機雙控功能，也可獨立完成實驗。

4、 采用高精度伺服直線馬達，全數字高精度控制。

5、 采用高精度LVDT位移傳感器獨立監測位移變形量。

6、 儀器設有限位、超載等保護裝置，使用更安全。

7、 試驗水槽冷卻恒溫采用外循環結構，可減少壓縮機對設備產生的振動而引起傳感器讀數的誤差。

三、系統組成

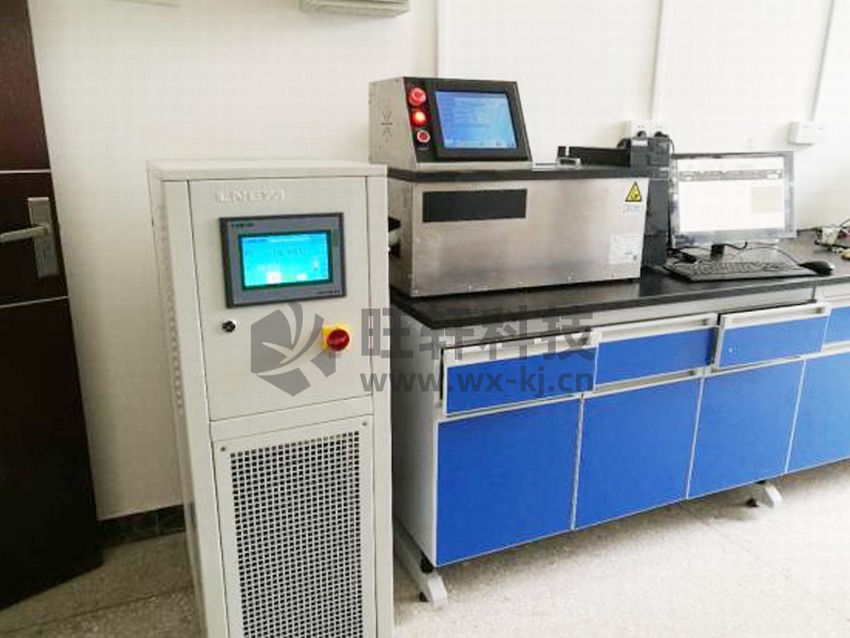

本儀器由主機、低溫制冷循環器、觸摸控制器、電腦和測控操作軟件組成。

四、主要技術指標

1、最大荷載：500N。

2、荷載分辯率：0.01N。

3、荷載精度：±1.0%。

4、LVDT位移傳感器量程：0-10mm。

5、位移傳感器分辯率：0.001mm。

6、位移傳感器測量精度：±1.0%。

7、恒溫水槽溫度控制范圍：＋10～-40℃。

8、控溫精度：±0.1℃。

9、測頭升降速度：0.5-10mm/min無極調速任意設置。

10、試驗速度：1mm/min。

11、試樣及連接頭總長：100mm。

12、試樣頸部截面尺寸：6×6mm。

13、計算原始標距：33.8mm。

14、加載方式：通過微機控制直線伺服電機直接對試件加載。

15、恒溫水槽和制冷機采用分體式結構，以消除制冷壓縮機工作時振動對傳感器的影響。

16、采用微機軟件自動控制和自動采集數據，實時繪制出應力-應變曲線，自動按照設定的程序自動完成整個試驗過程，自動計算破壞應力和破壞應變，具有數據分析、存儲和打印報告功能。

17、電源功率：2kw。

18、電源：220V×50Hz。

五、配置清單

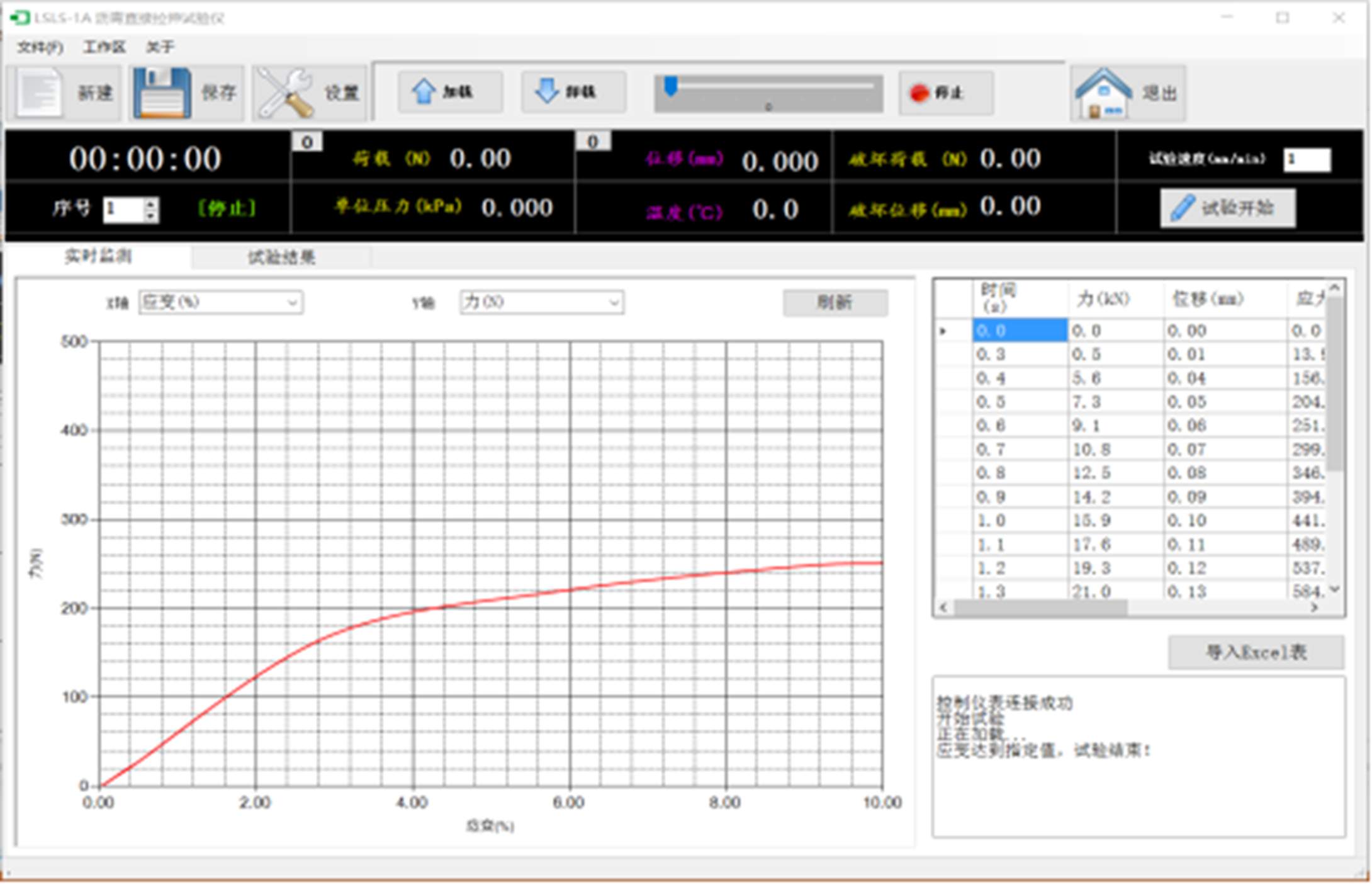

六、軟件界面

七、產品證書
